Targoncák villakocsi méretezése

Targoncavilla méretezése és FEM/ISO osztályok

Átfogó útmutató a megfelelő targoncavilla kiválasztásához: ISO/FEM osztályok magyarázata, méretezési szempontok, teherbírás és szabványos mérettáblázat.

Targoncavilla méretezése és FEM/ISO osztályok

Átfogó útmutató a megfelelő targoncavilla kiválasztásához: ISO/FEM osztályok magyarázata, méretezési szempontok, teherbírás és szabványos mérettáblázat.

1. Hogyan válasszunk targoncavillát?

A megfelelő targoncavilla kiválasztása több tényező egyidejű mérlegelését igényli. Először is meg kell határozni, hogy a targonca villakocsijának milyen csatlakozási osztálya van. Emellett érdemes végiggondolni, hogy milyen feladatokra lesz szükség a villára, milyen terhelés alá kerül, és mekkora hosszra van szükség.

Fontos: A targoncavillák rendszeres ellenőrzése elengedhetetlen a biztonságos üzemeltetéshez. A kopás, deformáció vagy repedés időben felismerhető, és megelőzhető a súlyos anyagi kár.

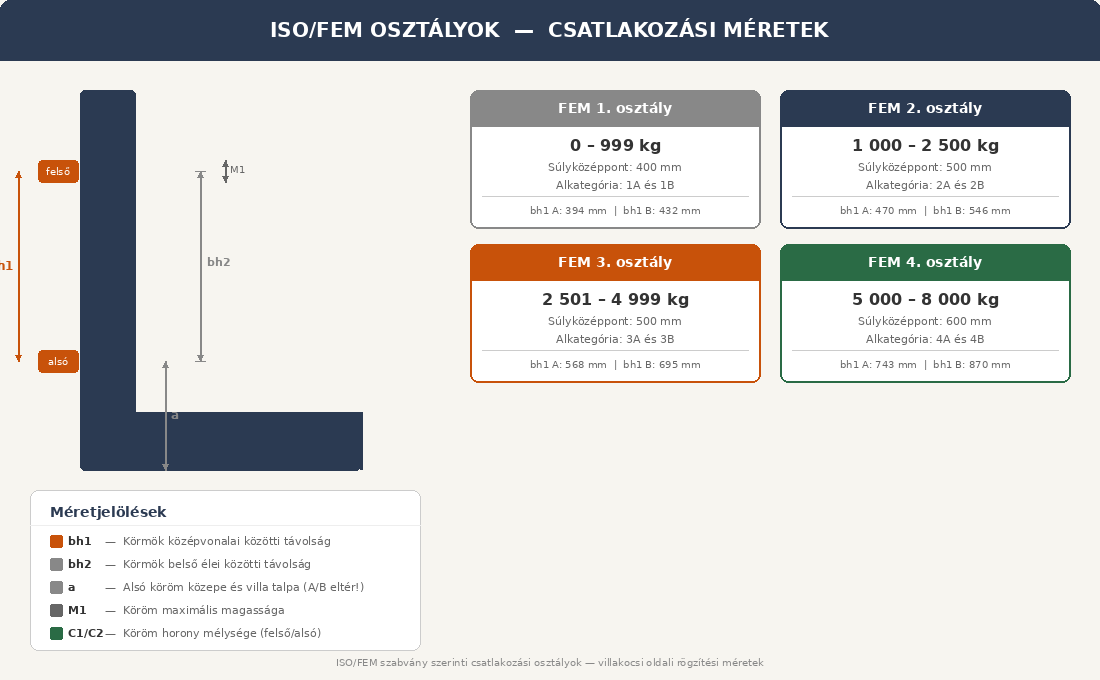

2. Az ISO/FEM csatlakozási osztályok rendszere

Az ipari emelőgépeken leginkább elterjedt villatípus az úgynevezett ISO/FEM villa. Ezek a villák a villakocsihoz hegesztett rögzítőkarmokkal kapcsolódnak – egy alsó és egy felső köröm rögzíti a villát a kocsira.

Az osztályrendszer három leggyakoribb típust különböztet meg: a 2-es, 3-as és 4-es osztályt. A szám a két köröm közötti távolságot határozza meg, ami meghatározza, hogy mekkora villakocsihoz illeszthető az adott villa.

Minden osztálynak két alkategóriája van, az A és a B. Ez az alsó köröm és a villa alja közötti távolságra utal. Az esetek nagy többségében A-s villákat alkalmaznak a mai emelőgépeken. B-s típusra főként terepes targoncáknál kerül sor, ahol az emelőoszlop és a villakocsi legalsó pontját a talajtól magasabbra kell emelni.

FEM osztályok teherbírás szerint

FEM 1	FEM 2	FEM 3	FEM 4
0 – 999 kg	1 000 – 2 500 kg	2 501 – 4 999 kg	5 000 – 8 000 kg
Súlyközéppont: 400 mm	Súlyközéppont: 500 mm	Súlyközéppont: 500 mm	Súlyközéppont: 600 mm
Alkategória: 1A és 1B	Alkategória: 2A és 2B	Alkategória: 3A és 3B	Alkategória: 4A és 4B

⚠️ Kivételek az A/B osztályban: Bizonyos gyártók gépei – például Desta, Still és JCB márkák – eltérhetnek az általánosan elterjedt A-s típustól. Vásárlás előtt mindig ellenőrizze a targonca gyártói adatlapját!

3. A targoncavilla méretei és jellemzői

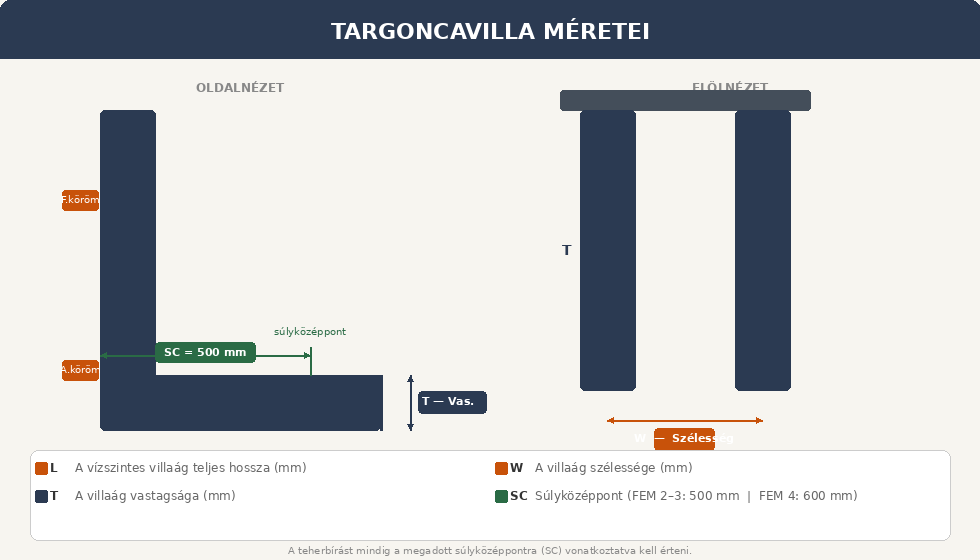

A három alapvető méretparaméter: a szélesség (W), a vastagság (T) és a hossz (L). Ezeken kívül kritikus szempont a teherbírás, amelyet minden villaágnál külön, kilogrammban adnak meg.

Méretjelölések és értelmezésük

Jelölés	Megnevezés	Megjegyzés
W	Szélesség	A villa ágának szélessége mm-ben
T	Vastagság	A villa ágának vastagsága mm-ben
L	Hossz	A vízszintes villaág teljes hossza mm-ben
SC	Súlyközéppont	FEM 2–3 osztálynál 500 mm, FEM 4 osztálynál 600 mm

Hogyan értelmezzük a teherbírást?

A teherbírást mindig a villa függőleges szárától mérve, egy meghatározott súlyközéppontig adják meg. A FEM 2-es és 3-as osztályoknál ez a távolság jellemzően 500 mm, míg a FEM 4-es osztálynál 600 mm. Ez azt jelenti, hogy ha a rakomány súlypontja messzebb van ettől a ponttól, a tényleges teherbírás csökken.

Valós méretezési példák

📌 Példa

80 × 40 × 1 200 mm — ISO/FEM 2A

80 mm széles, 40 mm vastag, 1 200 mm hosszú villa, FEM 2A csatlakozással. Villaáganként 1 000 kg teherbírás, 500 mm-es súlyközépponton mérve.

📌 Példa

125 × 45 × 1 400 mm — ISO/FEM 3A

125 mm széles, 45 mm vastag, 1 400 mm hosszú villa, FEM 3A csatlakozással. Villaáganként 2 100 kg teherbírás, szintén 500 mm-es súlyközépponton értelmezve.

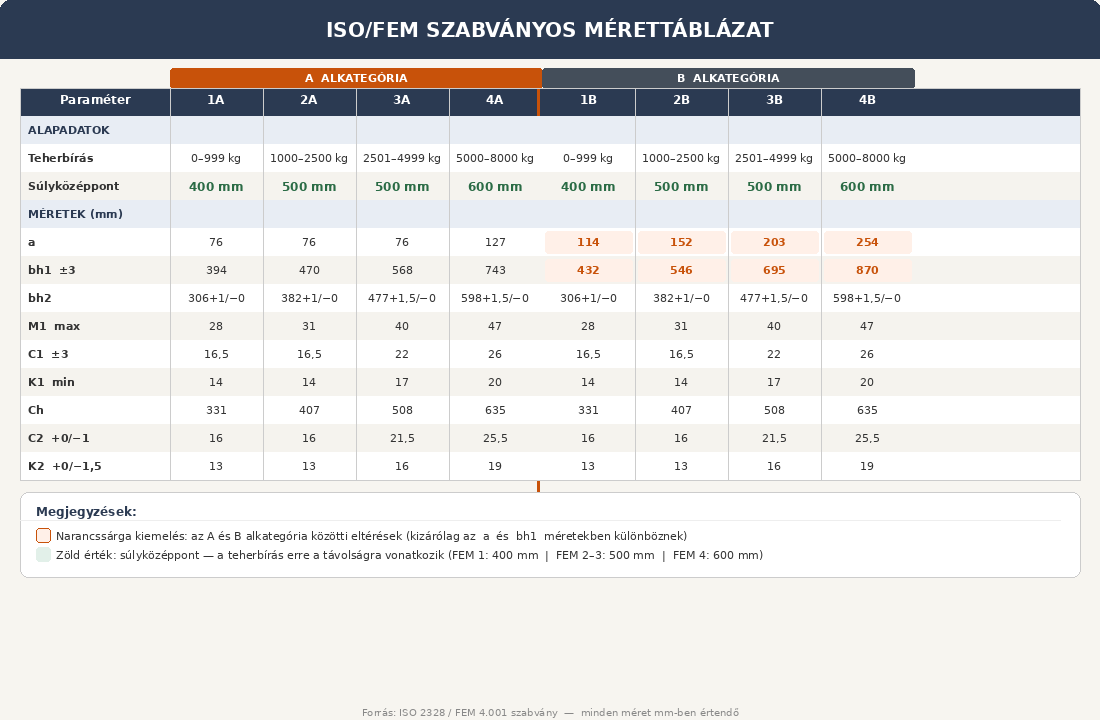

4. Szabványos mérettáblázat — A alkategória

Az alábbi táblázat a FEM 1A–4A osztályok hivatalos mérési adatait tartalmazza. Az értékek milliméterben értendők, a tűrési határok feltüntetésével.

Paraméter	1A	2A	3A	4A
Alapadatok — A alkategória
Teherbírás	0–999 kg	1000–2500 kg	2501–4999 kg	5000–8000 kg
Súlyközéppont	400 mm	500 mm	500 mm	600 mm
Méretek (mm)
a	76	76	76	127
bh1 ±3	394	470	568	743
bh2	306 +1/−0	382 +1/−0	477 +1,5/−0	598 +1,5/−0
M1 max	28	31	40	47
C1 ±3	16,5	16,5	22	26
K1 min	14	14	17	20
Ch	331	407	508	635
C2 +0/−1	16	16	21,5	25,5
K2 +0/−1,5	13	13	16	19

5. Szabványos mérettáblázat — B alkategória

Az alábbi táblázat a FEM 1B–4B osztályok méreti adatait tartalmazza. A B alkategória eltérése az A-tól kizárólag az "a" és a "bh1" méretekben mutatkozik meg.

Paraméter	1B	2B	3B	4B
Alapadatok — B alkategória (mm)
a	114	152	203	254
bh1 ±3	432	546	695	870
bh2	306 +1/−0	382 +1/−0	477 +1,5/−0	598 +1,5/−0
M1 max	28	31	40	47
C1 ±3	16,5	16,5	22	26
K1 min	14	14	17	20
Ch	331	407	508	635
C2 +0/−1	16	16	21,5	25,5
K2 +0/−1,5	13	13	16	19

Megjegyzes: Az A es B alkategoria egyeduli eltereseei a meretek kozott csak az a es bh1 ertekekben mutatkozik meg. A tobbi meret mindket alkategoriaban azonos.
